伺服產品在數控機床上的應用

1 引言
廣東伊萊斯電機有限公司生產的伺服驅動器在數控車床上的應用為國產數控車床提供了良好的解決方案。
2數控機床的特點
數控機床是具有兩軸聯動、半閉環控制的數控機床。機床具有高剛性的結構設計和吸震性，以保證高精度的切削加工。對控制進給軸X、Z軸的伺服驅動器及電機要求有高的動態響應特性及精確的定位精度，使機床的刀架移動快速、穩定且定位精度高。
對於機床的主軸，必須是高速、高剛性的主軸，有快速的啟停特性，有著高效率及低噪音的設計，這樣可以使零件的加工效率高、精度高，高速也就意味著高的生產效率。

3 系統設計
3.1數控車床系統架構
（1）主軸系統：變頻器加主軸電機（4.5KW）
（2）進給驅動系統：滾珠絲槓+彈性連軸器+直線滾動導軌+廣東伊萊斯電機有限公司ESDA系列伺服驅動系統。

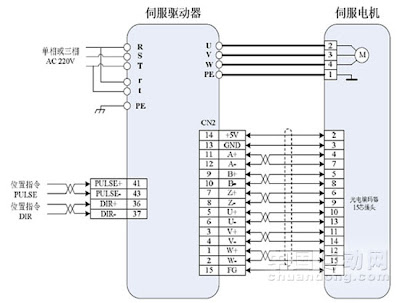

以下是驅動器連接圖：

3.2伺服性能分析
對於進給軸X、Z的伺服性能的要求主要是伺服系統有較高的動態響應及較高的定位精度。 ESDA系列伺服基於DSP+FPGA+IPM的硬件平台，有著穩定性好、可靠性高、響應快、操作簡單的特點，速度響應頻寬為500HZ；具有共振抑制功能，可以精確調諧，消除震動；控制精度可以達到1個脈衝，最大的輸入頻率可以達到500Kpps，這都很好的保證了進給軸所需驅動的要求。
4 結束語
使用廣東伊萊斯ESDA系列驅動器的數控車床能達到數控機床設計的性能要求。進給軸具有啟停迅速，運行平穩、提高切削精度與效率等良好的特點。
